Opis produktu

DWP42L to wszechstronny interfejs sieci Dante 4-cal/2, który konwertuje audio analogowe i cyfrowe z wyjątkową wydajnością. Wyposażony w cztery analogowe wejścia (przełączalne między poziomami MIC i linii z regulowanym wzmocnieniem) i dwoma wyjściami Dante-to-Analog, ta kompaktowa jednostka łatwo instaluje standardowe tylne skrzynki z podwójnym gangiem w USA. Po prostu podłącz za pośrednictwem Ethernet za pomocą kabla CAT5 i zarządzaj routingiem audio za pośrednictwem oprogramowania kontrolera DANTE w celu uzyskania ultra-niskiej wydajności opóźnienia. Nasz pełny ekosystem Dante obejmuje procesory DSP, mikrofony sieciowe, głośniki i dodatkowe rozwiązania interfejsu do kompleksowej sieci audio.

Główne funkcje:DWP42L ma cztery wejścia XLR z wybieralnymi trybami mikrofonu/linii, każdy oferuje regulowany wzmocnienie (-20dB do +20dB) i przełączalną moc fantomową 48V dla mikrofonów skraplacza. Konwertuje sygnały analogowe na audio sieci Dante z 24-bitową konwersją o wysokiej rozdzielczości, zapewniając niską liczbę wyników o wysokiej wierności. Jednostka zapewnia również dwa wyjścia Dante-to-Analog (zrównoważone/niezrównoważone) na tylnym panelu. Dzięki opcjom zasilania POE lub 24 V, diodami stanu frontu i przedwzmacniaczy mikrofonu premium, zapewnia niezawodny dźwięk jakości transmisji dla profesjonalnych instalacji.

FAQ:

P: Czy jesteś producentem?

Odp.: Tak. Jesteśmy producentem z siedzibą w Shenzhen.

P: Czy możesz podać rozwiązanie OEM lub ODM?

Odp.: Tak, możemy zapewnić rozwiązanie OEM lub ODM, zależy od wymagań klienta.

P: Czy twoje produkty zdały jakiś certyfikat?

Odp.: Tak, mamy certyfikaty CE, Rohs.

P: Jakie produkty Dante możesz dostarczyć?

Odp.: Możemy dostarczyć roztwór serii Dante, taki jak Dante DSP, odbiornik audio Dante, Dante Io, mikrofon dante, głośnik Dante…

Specyfikacja produktu

Wejścia MIC/linii do sieci Dante
Wejście:	XLR (kobieta) x 4
Zakres wzmocnienia	-20 ~ +20
Impedancja wejściowa	> 2,5 k_ (MIC); > 5 k_ (linia)
Moc fantomowa	48 VDC, przełączalne
Odpowiedź częstotliwości	20 Hz do 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Hałas poniżej +4 DBU	<-70 dB
Cmrr	> 65 dB (50 Hz do 120 Hz)
Sieć Dante do wyjść linii
Wyjścia	2, zrównoważony/niezrównoważony, odłączalny blok końcowy
Poziom wyjściowy	+4 DBU (nominalne) zrównoważone; -10 dBV (nominalne) niezrównoważone, wybieralne
Napięcie wyjściowe	+20DBU (@ 0db Wyprowadzenie)
Impedancja wyjściowa	150 _ Balanced; 75 _ niezrównoważone
Odpowiedź częstotliwości	20 Hz do 20 kHz (± 0,5 dB)
Thd+n	<0,1%
Hałas	<-80dB
Przesłuch	<85 dB (20 Hz do 20 kHz
Kanał Dante
Nadajniki/odbiorniki	2/2
Szybkość transmisji	100 Mbps
Rezolucja	16/24/32 bit
Szybkość próbkowania	44,1 kHz, 48 kHz.
Interfejs Dante	RJ45 Jack
Połączenia zasilania	2 -pinowy terminal euro
Wymagania mocy	24 VDC @ 180 mA plus połączone obciążenia fantomowe lub POE
Wymiar	116 mm (w) × 114,5 mm (h) × 53,1 mm (d)
Waga: 0,36 kg-DWP22L-US	370G

Działanie produktu

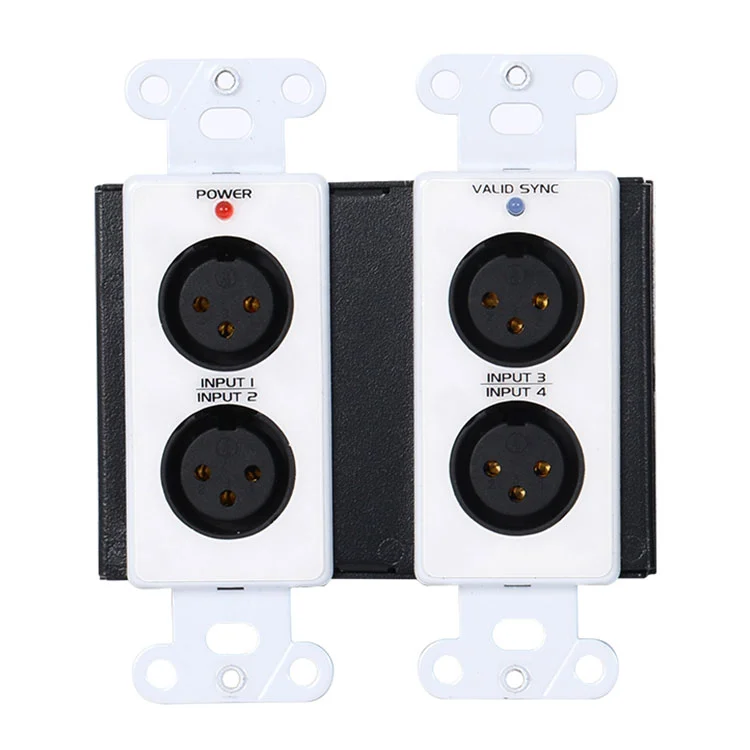

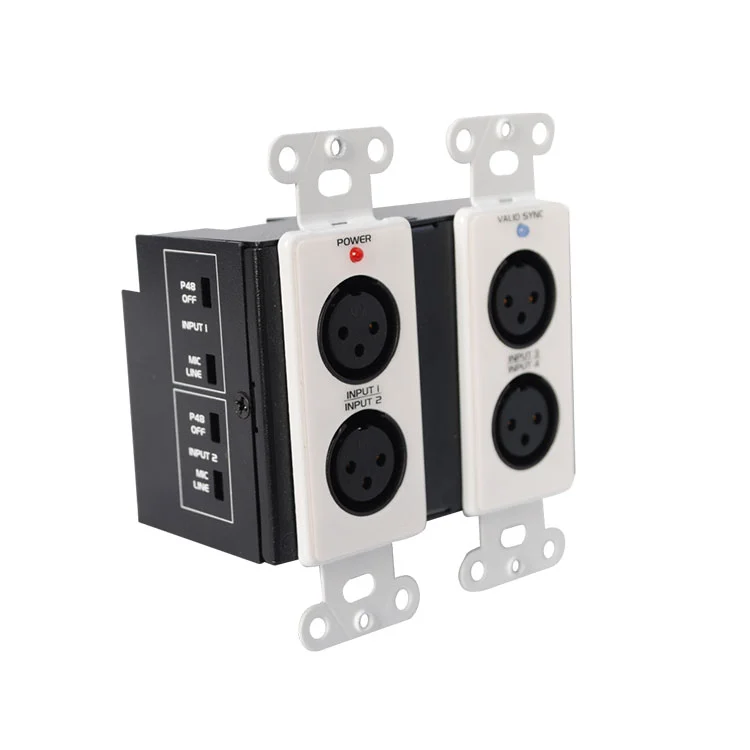

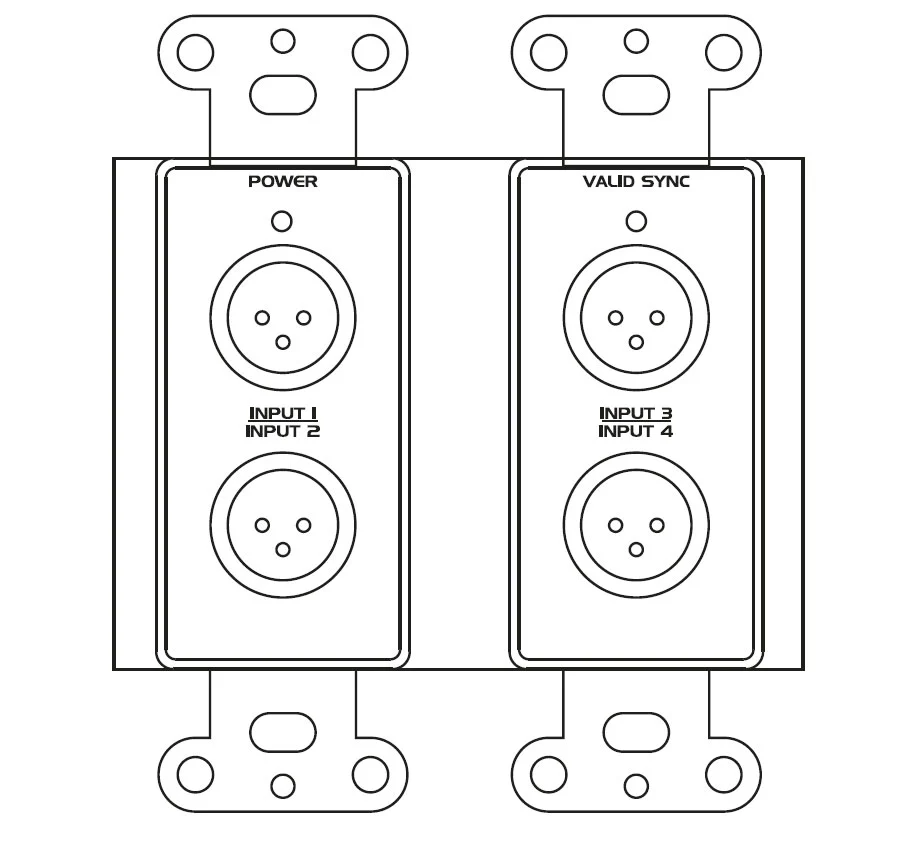

4ch Dante Audio Interface

1. Wejści XLR, akceptuj sygnał audio MIC lub linii.

2. Wskaźnik LED mocy.

3. Synchronizacja LED wskazuje status sieci Dante.

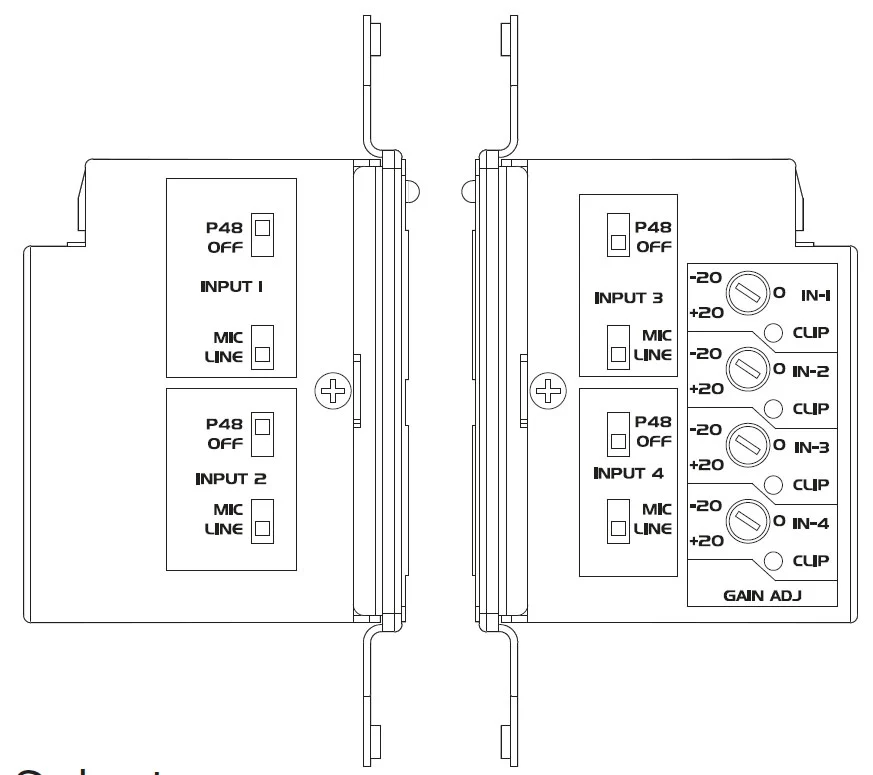

4ch Dante Audio Interface

4. Selektor wejściowy XLR

Linia:Akceptuje zrównoważone lub niezrównoważone źródło linii.

MIC:Akceptuje sygnał mikrofonu dynamicznego lub skraplacza.

P48V:Zapewnia moc 48 V podczas łączenia mikrofonu skraplacza.

5. Kontrola wzmocnienia wejściowego:Dostosuj poziom wzmocnienia sygnału wejściowego na każdym kanale wejściowym.

6. LED klipu sygnałowego na każdym kanale wejściowym

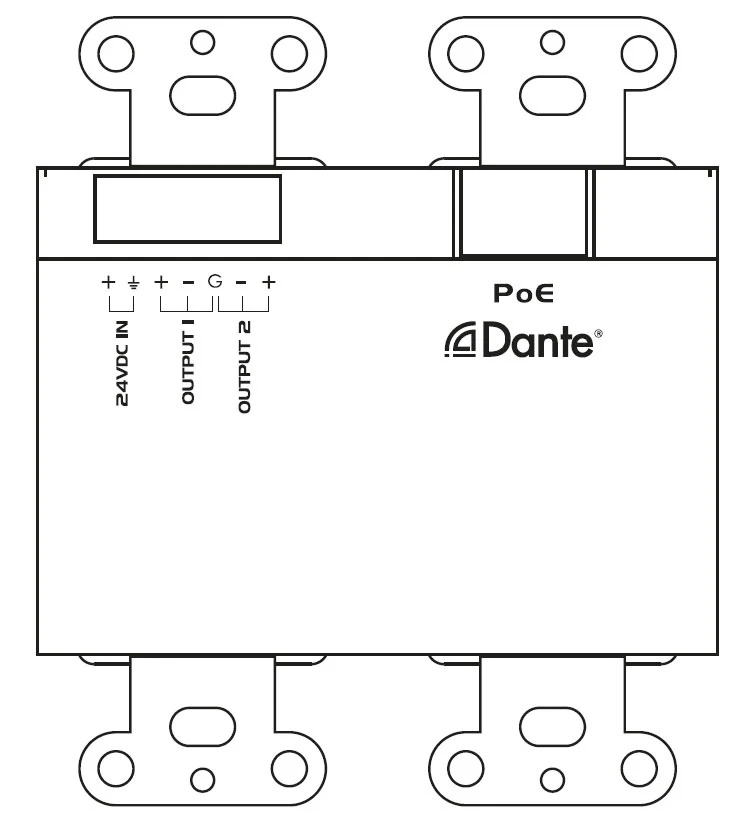

4ch Dante Audio Interface

7. Euro Terminal Wyprowadza:Przekształca dwa kanały Dante w analogowe wyjścia linii.

8. Port RJ45:Korzystanie z kabla CAT5 do łączenia się z siecią Dante.

Notatka:Podczas korzystania z przełącznika sieciowego POE DWP42L może być zasilane i działać z PoE.

9. Moc:Podłącz Blok terminalu DC 24 V do 2p lub gniazdo wejściowe DC.

Notatka:Jeśli zarówno DC 24 V, jak i POE są obecne w DWP42L, urządzenie będzie działać z DC 24 V. A po usunięciu DC 24 V zasilanie automatycznie przełączy się na zasilanie PoE.

Zastosowanie produktu

Interfejs Dante (wejścia 4 x mikrofonu/linii, 2 x wyjściowe linii) to wszechstronne rozwiązanie interfejsu sieciowego zaprojektowane do bezproblemowej integracji w profesjonalnych konfiguracjach audio. Umożliwia dwukierunkową konwersję między analogowym a cyfrowym audio DANTE, PLS patrz poniżej

1. Produkcja dźwięku i wydarzeń na żywo

• Podłącz mikrofony, instrumenty lub źródła poziomu linii (np. Miksery, urządzenia odtwarzające) do sieci Dante dla dystrybucji niskiej opóźnienia na wielu etapach lub strefach.

• Wyślij przetworzony dźwięk z miksera obsługującego DANTE do wzmacniaczy analogowych, monitorów lub urządzeń rejestrujących.

2. Konferencja i systemów

• Zintegruj analogowe mikrofony (np. MIC podium, MIC panelu) z systemem konferencji opartym na Dante w celu elastycznego routingu i przetwarzania.

• Wyjściowe kanały audio Dante do analogowych głośników lub starszych wzmacniaczy w salach konferencyjnych, audytorium lub halach wykładowych.

3. Studia transmisji i nagrań

• Digitalizuj źródła analogowe (MIC, instrumenty, sprzęt zaburtowy) i przesyła je nad Dante do nagrywania, przesyłania strumieniowego lub nadawania.

• Wysyłaj kanały Dante (np. Wyjścia DAW, sygnały interkomu) do monitorów analogowych, słuchawek lub sprzętu do przetwarzania.

4. Miejsca kultu i spektaklu

• Uchwyć chór, instrumenty lub słowo mówione i rozpowszechniaj je za pośrednictwem mikserów FOH, systemów nagrywania lub strumieni na żywo.

• Trasy odtwarzania lub ogłoszenia odtwarzania dante do głośników strefy analogowej lub linii opóźnienia.

5. Zainstalowany dźwięk i gościnność

• Połącz systemy muzyki w tle (BGM), stronicowanie mikrofonów lub źródła analogowe do sieci DANTE do scentralizowanej kontroli.

• Wyjściowe sieciowe audio (np. Karmy programowe, alarmy awaryjne) do wzmacniaczy analogowych w hotelach, restauracjach lub przestrzeniach detalicznych.
