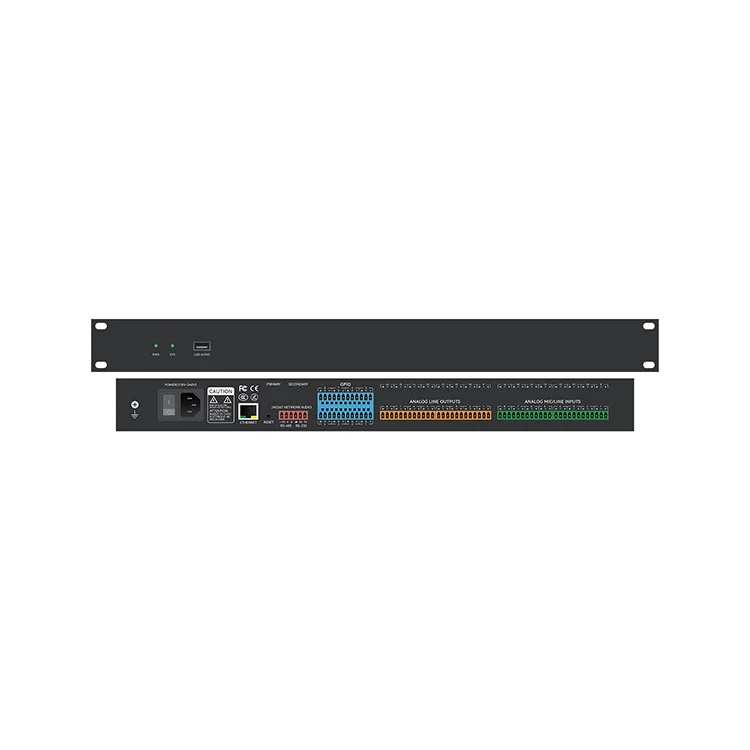

MU-0808 Cyfrowa matryca audio 8×8

Cyfrowa matryca audio FHBAVTEC MU-0808 8×8 to cyfrowy procesor matrycy audio 8×8 klasy korporacyjnej, zaprojektowany z myślą o złożonym kierowaniu sygnału, precyzyjnym miksowaniu i zaawansowanym przetwarzaniu dynamicznym w profesjonalnych środowiskach AV. Zasilany przez standardowy w branży silnik DSP ADI SHARC 21489 pracujący z częstotliwością 450 MHz SIMD, MU-0808 zapewnia dźwięk o bardzo niskim opóźnieniu i nieskazitelną wierność dźwięku w salach konferencyjnych korporacji, aulach szkół wyższych, obiektach rządowych i wielofunkcyjnych przestrzeniach eventowych.

Zamknięty w kompaktowej stalowej obudowie o wysokości 1U do montażu w stojaku, MU-0808 ujednolica podstawowe algorytmy DSP audio - w tym eliminację echa akustycznego (AEC), adaptacyjne tłumienie sprzężeń zwrotnych (AFC), aktywną kontrolę szumu (ANC), automatyczne miksowanie wzmocnienia, korektor parametryczny/graficzny, kompresję dynamiczną i routing matrycowy. Dzięki wieloprotokołowym interfejsom sterującym, w tym Ethernet (TCP/IP), RS232, RS485 i konfigurowalnym portom logicznym GPIO, MU-0808 zapewnia bezproblemową integrację z nowoczesnymi systemami AV.

Kluczowe funkcje

• 8 wejść analogowych i 8 wyjść analogowych:Zbalansowane złącza blokowe Phoenix obsługujące sygnały liniowe/mikrofonowe z indywidualną regulacją wzmocnienia.

•Architektura DSP ADI SHARC 21489:Wysokowydajny zmiennoprzecinkowy procesor SIMD 450 MHz obsługujący intensywne algorytmy audio w czasie rzeczywistym.

•Rozdzielczość Pro-Audio:Cyfrowa częstotliwość próbkowania 24-bity / 48 kHz zapewnia przejrzystą konwersję dźwięku i zakres dynamiki.

• Eliminacja echa akustycznego (AEC):Przyspieszany sprzętowo algorytm AEC eliminuje sprzężenia akustyczne i echa głosowe z drugiej strony podczas zdalnych wideokonferencji.

• Automatyczna kontrola sprzężenia zwrotnego (AFC):Algorytm dynamicznego filtrowania wycinającego identyfikuje i tłumi sprzężenia akustyczne (wycie) w czasie rzeczywistym.

• Aktywna kontrola hałasu (ANC) i automatyczne miksowanie:Redukcja szumów tła w połączeniu z automatycznym miksowaniem wzmocnienia w celu zarządzania wieloma mikrofonami.

• Kompleksowy EQ i dynamika:Wielopasmowy korektor parametryczny (PEQ), korektor graficzny, filtry górnoprzepustowe/dolnoprzepustowe, ekspander, kompresor, limiter i dynamiczna bramka szumów.

• Routing matrycowy i opóźnienie kanału:Arbitralne przydzielanie i miksowanie sygnałów w punktach krzyżowych 8×8 z regulowanym opóźnieniem do 1200 ms na kanał.

• Interfejs klasy audio USB:Niewymagający sterowników interfejs audio USB z 1 wejściem i 1 wyjściem zapewniający bezproblemową integrację z platformami programowych kodeków (Zoom, Microsoft Teams, Webex).

• Konfigurowalna integracja GPIO:8 programowalnych portów wejścia/wyjścia ogólnego przeznaczenia do przełączania logiki, przywoływania scen i wyciszania awaryjnego.

• Elastyczna kontrola systemu:Dwukierunkowa obsługa poleceń przez Ethernet, RS232 i RS485 dla systemów sterowania innych firm i automatyzacji śledzenia kamer.

• Obudowa typu rack 1U:Standardowa konstrukcja 19-calowa z możliwością montażu w szafie o wysokości 1U, zapewniająca bezproblemowe wdrażanie w szafie.

Przetwarzanie rdzeniowe DSP

Cyfrowa matryca audio MU-0808 8×8 zapewnia intuicyjną i elastyczną architekturę matrycy DSP, która umożliwia integratorom systemów dostosowywanie łańcuchów przetwarzania sygnału zgodnie z konkretnymi wymaganiami akustycznymi obiektu:

• AEC (eliminacja echa akustycznego): wysokowydajna eliminacja echa zoptymalizowana pod kątem interaktywnych konferencji w trybie pełnego dupleksu, zapobiegająca sprzężeniu zwrotnemu głośników znajdujących się daleko od siebie.

• AFC (Adaptive Feedback Suppression): wykrywanie sprzężeń w czasie rzeczywistym i adaptacyjne filtrowanie częstotliwości wycinania w celu utrzymania maksymalnego wzmocnienia systemu przed sprzężeniem zwrotnym.

• Auto Mixer (algorytm podziału wzmocnienia): automatycznie równoważy wzmocnienie na wielu aktywnych kanałach mikrofonu, aby utrzymać stałe wzmocnienie systemu i zrozumiałość mowy.

• Pakiet korekcji: Niezależny wielopasmowy korektor PEQ, korektor graficzny, filtry górnoprzepustowe, dolnoprzepustowe i wszechprzepustowe do precyzyjnego dostrajania głośników i korekcji pomieszczenia.

• Pakiet Dynamics: ekspandery wejść/wyjść, kompresory, limitery, kontrolery zakresu dynamiki i bramki szumów do zarządzania zapasem mocy.

• Matrix Routing & Alignment: Przypisywanie punktów krzyżowych z kontrolą fazy, regulacją wzmocnienia i cyfrowym wyrównaniem opóźnienia do 1200 ms na linię wyjściową.

Sterowanie i integracja systemów

Zaprojektowany z myślą o profesjonalnych projektach systemów AV, MU-0808 8×8 Digital Audio Matrix oferuje solidne opcje łączności i zarządzania:

• Oprogramowanie sterujące na PC: Dedykowane oprogramowanie GUI dla systemu Windows umożliwia wizualną konfigurację w czasie rzeczywistym łańcuchów DSP, macierzy routingu, krzywych odpowiedzi EQ i mapowań GPIO przez TCP/IP.

• Scentralizowana automatyka: Otwarty protokół szeregowy przez RS232/RS485 do integracji z Crestron, AMX, Extron i innymi procesorami sterującymi.

• Integracja ze śledzeniem kamery: Bezpośrednie wyjście polecenia szeregowego umożliwiające wyzwalanie ustawień wstępnych kamery PTZ w oparciu o aktywność aktywnej bramki mikrofonu.

• Sterowanie logiczne GPIO: 8 wielofunkcyjnych portów logicznych konfigurowalnych dla zewnętrznych złączy styków, fizycznych potencjometrów głośności, wskaźników LED lub awaryjnego obejścia alarmu pożarowego.

Aplikacje docelowe

• Korporacyjne sale konferencyjne i centra konferencyjne: wzmocnienie mowy w wysokiej rozdzielczości i wideokonferencje pozbawione echa.

• Szkoły wyższe i sale wykładowe: automatyczne miksowanie wielu mikrofonów, wyzwalanie śledzenia kamery i dystrybucja matrycy pomieszczenia.

• Centra rządowe i dowodzenia: niezawodne przetwarzanie dźwięku z fizycznym, awaryjnym obejściem GPIO.

• Wielofunkcyjne audytoria i przestrzenie eventowe: dynamiczna dystrybucja dźwięku i wyrównanie opóźnień strefowych.

• Komercyjne systemy AV: wielostrefowe systemy dystrybucji muzyki w tle i matryce przywoławcze.

Dane techniczne

Często zadawane pytania

P1: Czy FHBAVTEC MU-0808 obsługuje funkcję eliminacji echa w przypadku platform do wideokonferencji wykorzystujących programowy kodek, takich jak Zoom lub Microsoft Teams?

Odpowiedź: Tak. Cyfrowa matryca audio MU-0808 8×8 posiada dedykowaną, sprzętową eliminację echa akustycznego (AEC) i zintegrowany interfejs audio USB 1-in/1-out. Podłączając MU-0808 do komputera w sali konferencyjnej przez USB, procesor dostarcza przetworzone, wolne od echa sygnały mikrofonowe bezpośrednio do Zoom, Microsoft Teams lub Webex, eliminując jednocześnie echa mowy i lokalne wycie akustyczne.

P2: Jak skonfigurowany jest MU-0808 i czy można go zintegrować z systemami sterowania AV innych firm?

Odpowiedź: MU‑0808 jest konfigurowany przy użyciu oprogramowania sterującego dla komputera PC z systemem Windows przez Ethernet (TCP/IP), zapewniając wizualny interfejs do routingu sygnału, strojenia EQ, przetwarzania dynamicznego i zarządzania ustawieniami scen. Aby umożliwić integrację z urządzeniami innych firm, urządzenie obsługuje otwarte protokoły sterowania RS232 i RS485, umożliwiające pełną kontrolę za pośrednictwem kontrolerów śledzenia kamer Crestron, Extron, AMX lub PTZ.

P3: Jakie funkcje można przypisać do 8 konfigurowalnych portów GPIO?

Odpowiedź: 8 portów logicznych GPIO można niezależnie zaprogramować jako wejścia lub wyjścia cyfrowe. Typowe zastosowania integracji obejmują podłączenie fizycznych przycisków do przywoływania zaprogramowanych scen, współpracę ze wskaźnikami stanu LED, wyzwalanie wyciszenia systemu awaryjnego poprzez zwarcie styków alarmu pożarowego lub podłączenie potencjometrów analogowych do regulacji głośności strefy montowanej na ścianie.

P4: Czy MU-0808 zapewnia zasilanie phantom dla mikrofonów pojemnościowych i w jaki sposób regulowane jest wzmocnienie?

Odpowiedź: Tak. Wszystkie 8 wejść analogowych posiada indywidualnie przełączane zasilanie fantomowe +48 V, które można konfigurować za pomocą oprogramowania sterującego, dzięki czemu jest ono w pełni kompatybilne z profesjonalnymi mikrofonami pojemnościowymi i powierzchniowymi. Wzmocnienie przedwzmacniacza wejściowego można regulować w oprogramowaniu w zakresie od 0 do +48 dBu, aby dostosować je do różnych źródeł mikrofonowych i liniowych.
