Interfejs DANTE z MIC Line 2 wejściami x 2 wyjścia

DWP22X to kompaktowy interfejs Dante, który przekształca dwa analogowe wejścia (MIC/linia) na Dante i dwa kanały Dante w zrównoważone wyjścia XLR. Każde wejściowe ma regulowane wzmocnienie (-20dB do +20dB), przełączalny 48V Phantom Power oraz LED sygnał/klip. Dzięki 24-bitowej konwersji o wysokiej rozdzielczości zapewnia nieskazitelną jakość dźwięku. Jednostka obsługuje zasilanie PoE i 24 V DC, z diodami LED przedniego panelu pod kątem statusu zasilania i synchronizacji sieci.

Dlaczego warto wybrać nasz produkt?

1. Firma innowacyjna

Audio FHB jest napędzane innowacją. Ciągle opracowujemy nowe technologie, które zapewniają metody oszczędzania czasu, które przynoszą korzyści Tobie i naszej sieci dealerów. Nasze innowacyjne rozwiązania koncentrują się na codziennych przypadkach użycia i tym, jak nasze produkty mogą skracać czas instalacji, zmniejszyć wymagania konserwacyjne, zwiększyć wydajność i zapewnić długotrwałą niezawodność.

2. Linia szerokości i głębokich produktów

Zapewniamy ponad 200 produktów audio i wideo, a także serię produktów Dante, takich jak procesor sygnałowy Dante, maszyna interfejsu Dante, panel Dante Bluetooth, mikrofon Dante i głośnik Dante itp.

Nasz wiodący w branży zespół wsparcia ułatwia wybór odpowiedniego produktu i zapewnienie odpowiednich rozwiązań systemowych.

3. Profesjonalna i szybka obsługa

24 godziny usługi online w celu dostarczenia sugestii i rozwiązań dla klienta.

Pomoc techniczna /konserwacja produktu po sprzedaży

Instrukcja okablowania/instalacji/debugowania

4. Rozwiązania OEM/ODM

Profesjonalni projektanci systemów, którzy pomagają w wyborze produktu i projektowaniu systemu, aby zaspokoić Twoje konkretne potrzeby.

Główne funkcje:

DWP22X zapewnia interfejs Dante dla dwóch wejść / wyjść

• Z dwoma standardowymi kanałami audio XLR MIC lub linii konwertują na sieć DANTE

• MIC/linia wyboru na każdym wejściu

• Regulowany wzmocnienie mikrofonu/linii od -20 dB do +20dB dla każdego kanału wejściowego

• Możliwość fantomu 48V 48 V na każdym wejściu do mikrofonu kondensatora

• Każdy sygnał wejściowy/klip audio LED na panelu przednim

• Dwa zrównoważona linia wyjściowa audio XLR z Dante Network

• Dwa kanały wyjściowe na tylnym panelu (odpowiadające dwóch wyjść XLR)

• 24 -bitowa wysoka rozdzielczość przekształca analog na cyfrowy i cyfrowy na analog

• LED wskazują status zasilania i synchronizacji sieciowej na panelu przednim

• zasilane przez zewnętrzne zasilanie 24 VDC lub POE

• Normalna obsługa z przełącznikiem sieciowym PoE Włącz

Specyfikacja produktu

Zastosowanie produktu

2ch Dante Interface 2 MIC/Line Wejści X 2 Montaż wyjściowych panel interfejsu jest idealny do profesjonalnych aplikacji audio, takich jak sale konferencyjne, konfiguracja dźwięku na żywo, studia nadawane i zainstalowane systemy AV, w których niezawodne konwersja Dante-to-Analog i analog-to-dante jest wymagana w kompaktowym, bez stojaku. Jego montowana na ścianie konstrukcja pozwala na czystą i wydajną integrację z różnymi środowiskami przy jednoczesnym zachowaniu wysokiej jakości wydajności dźwięku.

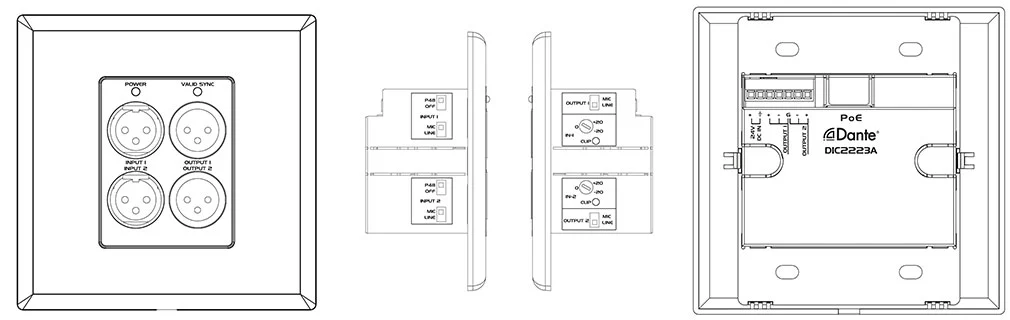

Działanie produktu

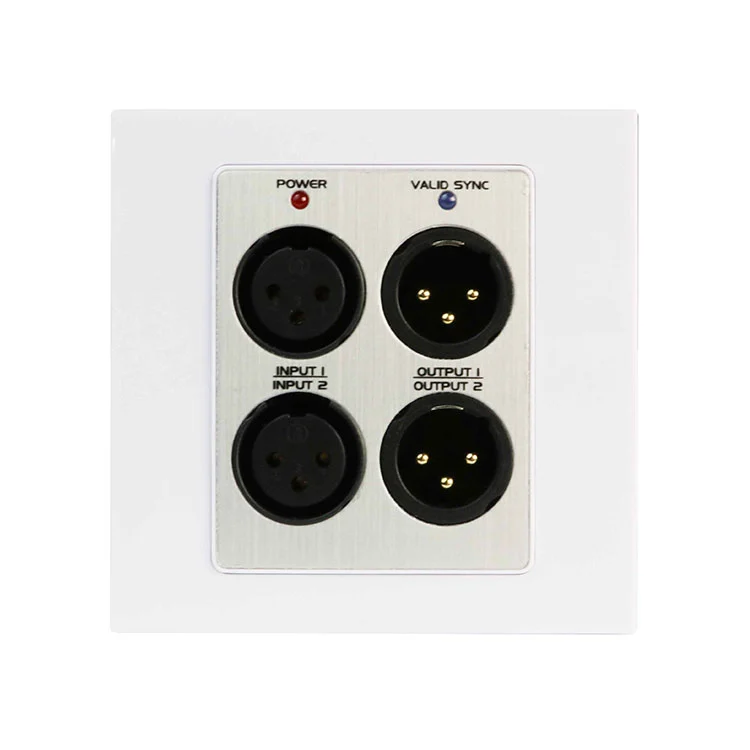

1. Dwa wejścia XLR, akceptuj sygnał audio MIC lub linii.

2. Dwa wyjścia XLR, wybierane dla sygnału audio MIC lub linii.

3. Wskaźnik LED mocy.

4. Synchronizacja LED wskazuje status sieci Dante.

5. Selektor wejściowy

Linia:Akceptuje zrównoważone lub niezrównoważone źródło linii.

MIC:Akceptuje sygnał mikrofonu dynamicznego lub skraplacza.

48V:Zapewnia moc 48 V podczas łączenia mikrofonu ondenser.

6. Selektor wyjściowy:t Wyjścia do linii lub mikrofonu o różnym zakresie wzmocnienia.

7. Kontrola wzmocnienia wejściowego:Dostosuj poziom wzmocnienia sygnału wejściowego na kanale wejściowym ACH.

8. LED klipu sygnałowego na każdym kanale wejściowym

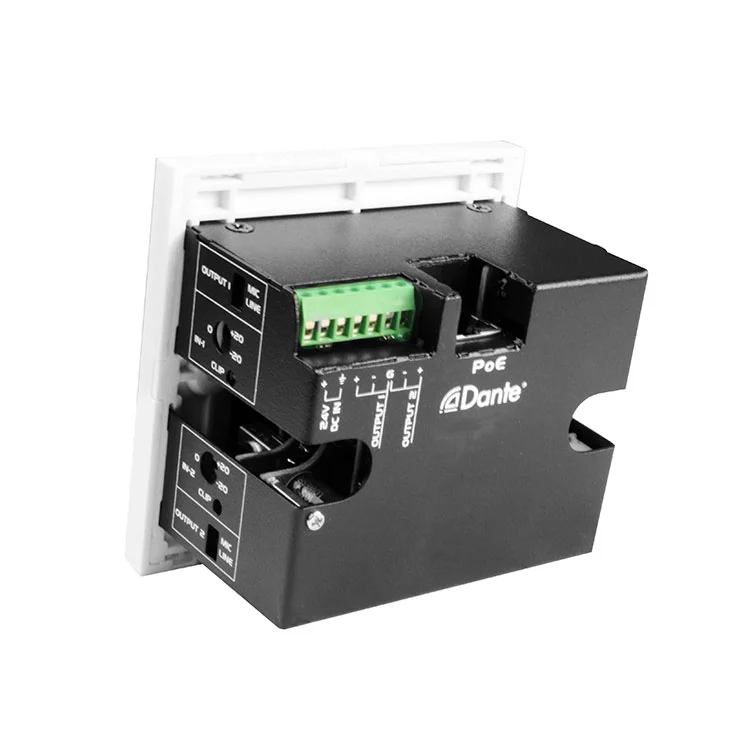

9. Euro Terminal Directs:

Przekształca dwa kanały Dante w analogowe wyjścia linii. Te dwa wyjścia są równoległe do wyjściowego panelu przedniego.

10.RJ45 Port:Korzystanie z CAT5 może połączyć się z siecią Dante.

Notatka:Podczas korzystania z przełącznika sieciowego POE DWP22X może być zasilane i działać z PoE.

11. Moc:Podłącz Blok terminalu DC 24 V do 2p lub gniazdo wejściowe DC. Uwaga: Jeśli zarówno DC 24 V, jak i PoE są obecne w DWP22X, urządzenie będzie działać z DC 24 V. A po usunięciu DC 24 V zasilanie automatycznie przełączy się na zasilanie PoE.
